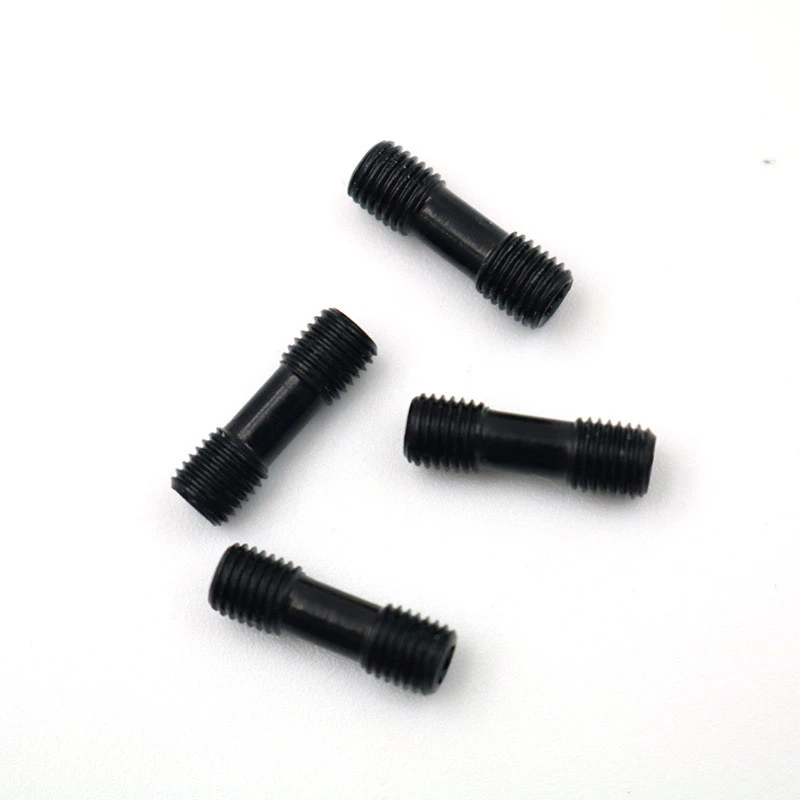

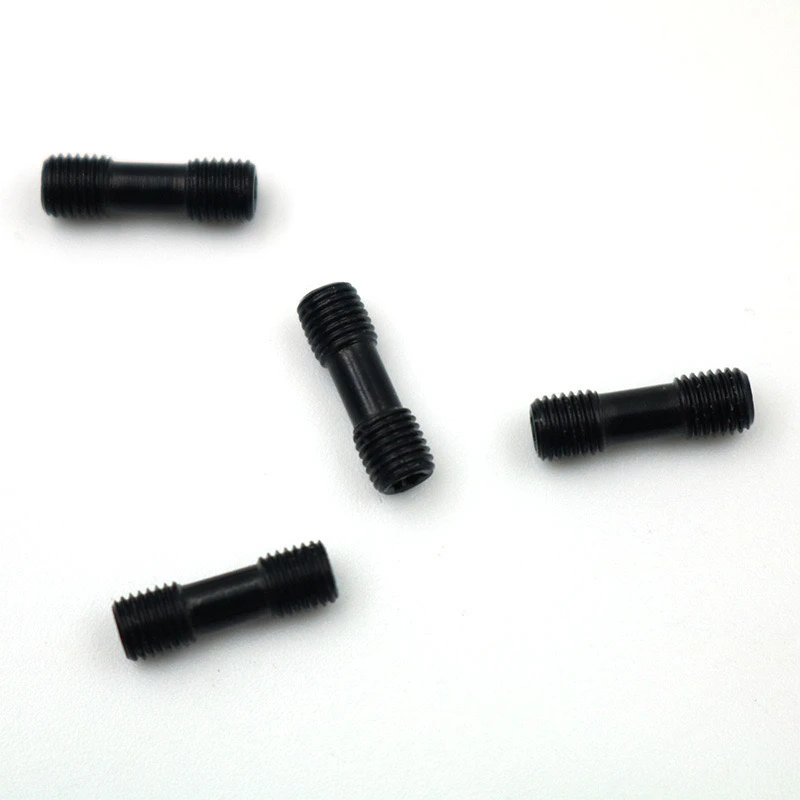

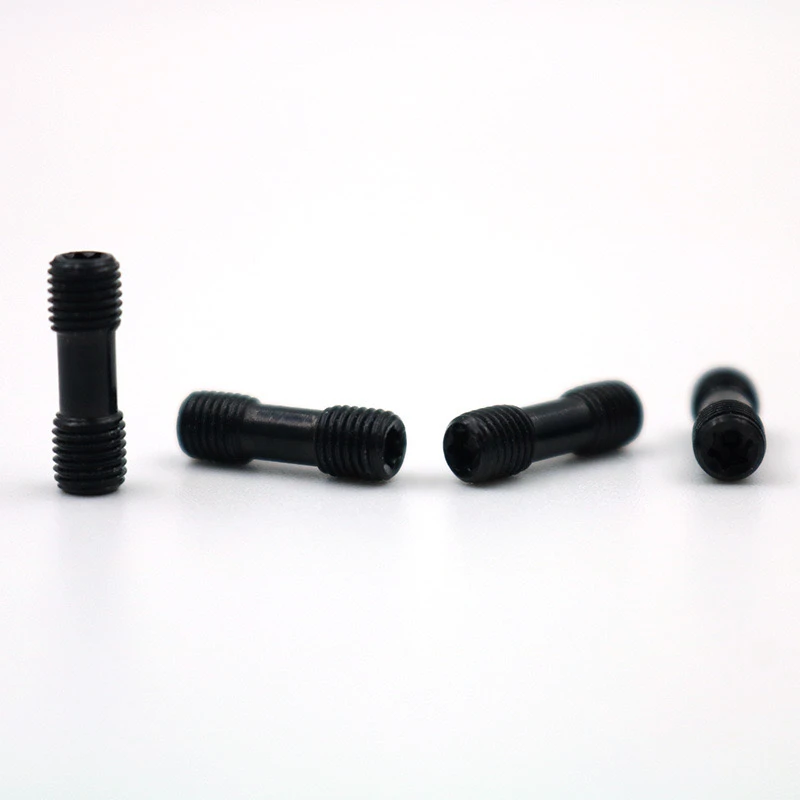

シムと非標準のスタッドネジ12.9グレードのCNCターニングツールバーアクセサリで使用されるのは、精密機械加工の重要な機能コンポーネントです。以下は、カスタマイズ要件について説明しています。
1。基本パラメーター
材料：12.9グレードの合金鋼
表面処理：黒化/ニッケルメッキ/ダクロメット（腐食保護要件に基づいて選択可能。黒化がデフォルトです）。
硬度：HRC 39-44（高強度と靭性のバランスを確保する）
スレッド仕様：非標準スタッドスレッド。
スレッドの精度：6Gグレード
全長：シムの厚さに基づいてカスタマイズされています
2。構造設計
ヘッドタイプ：両端の外部六角形または円筒形のフラットヘッド。
遷移セクション：干渉を避けるために、中間磨きのロッド直径はマイナー径よりも小さくなければなりません。
アンダーカットグルーブ：スレッドの端にアンダーカット溝が機械加工されます。
3。特別な要件
ゆるい治療：オプションのスレッドシーラントは、事前にコーティングまたはロック溝を利用できます。
マーキング：材料グレード（12.9）と仕様のレーザーマーキング（M5-M6など）
パッケージング：錆びないオイル +真空袋、50個/箱（または顧客のリクエストに応じて）
4。検査基準
寸法検査：Go/No-Goゲージによるスレッド検証、3次元座標測定で測定された重要な寸法
パフォーマンステスト：ランダムサンプルで引張およびトルクテストが実行されます。
塩スプレーテスト：コーティングは、48時間のニュートラルソルトスプレーテスト（オプション）に合格する必要があります。
5。配信およびアフターセールスサービス
サンプルリードタイム：3〜5営業日（3つの無料サンプルが提供）
バルク配達：15〜20日（注文数量> 1000ピース）
保証：物質的な欠陥による12か月以内に無料交換
非標準ネジとシム/ツールホルダーの間の互換性を確保するために、ツールホルダーインターフェイス図面または物理サンプルが必要です。
上記の設計により、2つは一緒になって、高負荷処理におけるCNCツールの信頼性を保証します。これは、航空宇宙、金型などの精密な製造分野に特に適しています。
