カスタムピンメーカー|OEM アプリケーション向けの精密工業用ピン
現代の工業生産において、ピンは機械的な接続と位置決めのための重要なコンポーネントとして機能します。その構造は単純であることが多いですが、機器の組み立てやコンポーネントの位置合わせから動的リンクや確実な固定に至るまで、さまざまな用途で重要な役割を果たします。精密金型やオートメーション機器から自動車製造、重機、医療機器、新エネルギー システムに至るまで、ピンは正確な接続と信頼性の高い固定を必要とするほぼすべての産業分野で使用されています。
カスタム ファスナー メーカーとして 20 年以上の経験を持つ Zeyao は、OEM および ODM ピンの製造を専門とし、標準および非標準の両方のカスタム設計ピン ソリューションを世界中のクライアントに提供しています。-
私たちの能力には以下が含まれます:
お客様の図面をもとに製作
サンプルをもとに特注生産
非標準寸法の開発-
特殊素材によるカスタマイズ
特殊な表面処理
大量生産-

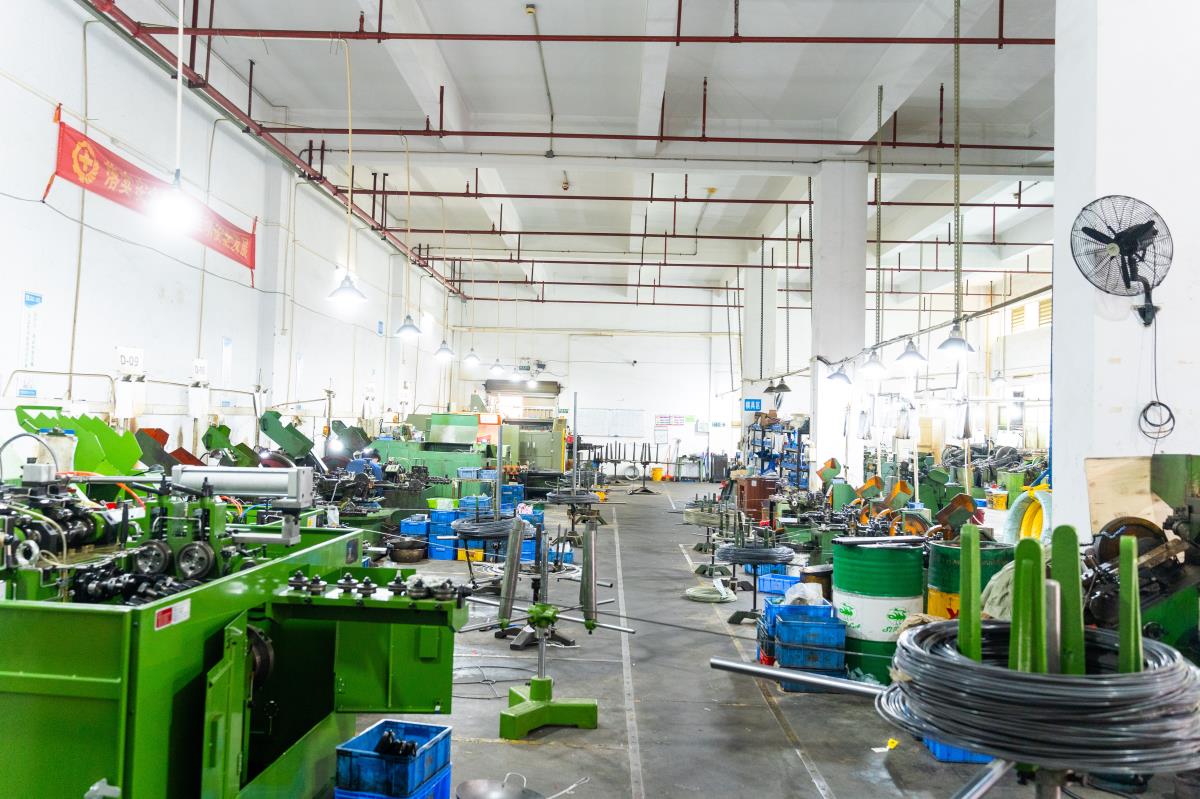

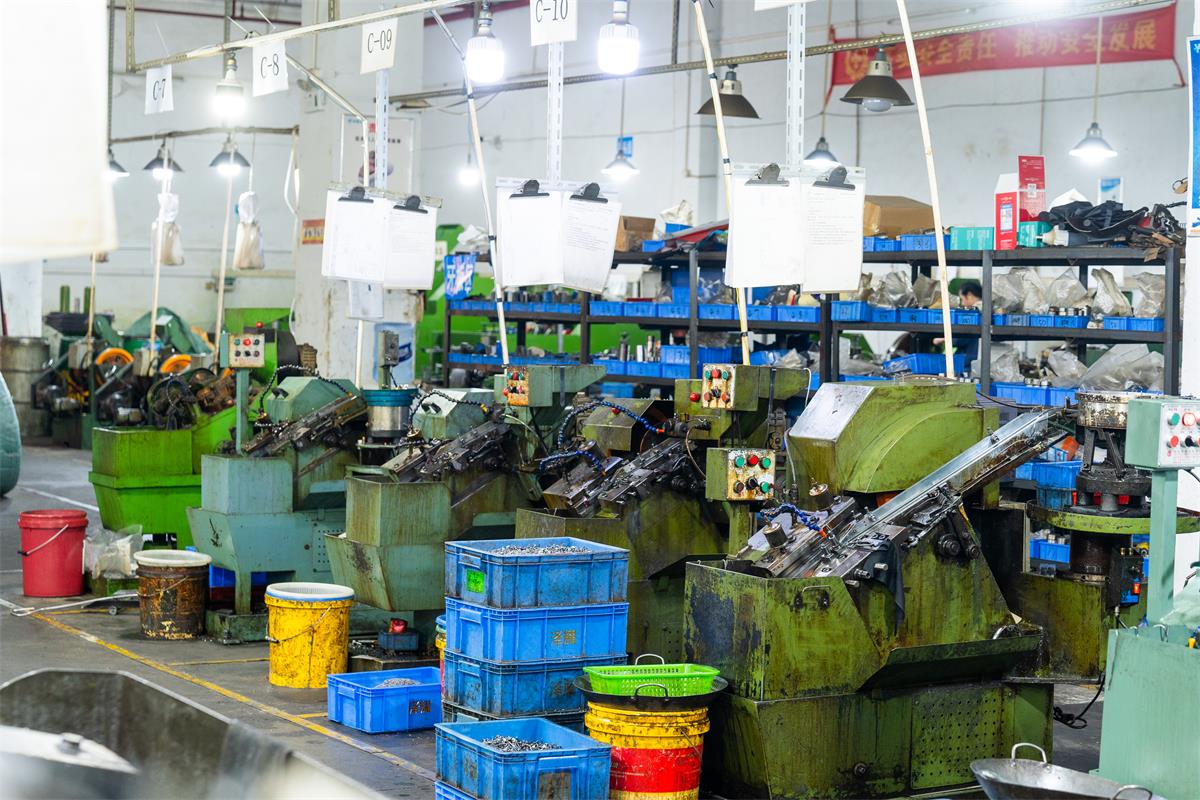

Zeyao は 160 台を超える生産設備と堅牢な製造能力を背景に、プロトタイプ開発や小規模バッチの試験運用から本格的な量産まで、さまざまなニーズに対応しています。-
20+
制作経験
160+
生産設備
3,000 m²
工場地帯
1000万
月次生産量
-
![DIN7ステンレススチールダボピン]()
DIN7ステンレススチールダボピンヘッドタイプ：プレーンview more
材料：ステンレス鋼303、ステンレス鋼304、またはステンレス鋼316
末端形状：面取りされています
エンドタイプ：プレーン
シャフトタイプ：プレーン
測定システム：メトリック
ROHSコンプライアンス：REACH（EC 1907/2006）（11/07/2024、242 SVHC）準拠 -
![カスタマイズされたブラスニッケルメッキピン]()
カスタマイズされたブラスニッケルメッキピン- 材料：真鍮、鋼鉄、ステンレス鋼view more
- 表面仕上げ：ニッケルメッキ、クロムメッキ
-diameter：1mm-30mm
- 長さ：1mm-100mm
- 耐性：標準は±0.1です。特別なタイト耐性±0.001 -
![ボールハンドルクイックリリースピン]()
ボールハンドルクイックリリースピン- プラスチックボールハンドルview more
- ステインレススチールピン
- ステンレススチールスプリング
- ステインレススチールボール、または硬化したスチールボール。
- ピンの直径は3mm-30mmです。カスタマイズされたピン直径を生成できます -
![Knurled Dowel Pin]()
Knurled Dowel PinKnurled Conical Stainless Steelling Pins（Knurled Pins）は、高精度の機器アセンブリ.のアライメント問題を解決するように設計された精密な製造の分野の重要な位置決めコンポーネントです。view more -
![円筒形の位置を特定するピン]()
-
![リング溝を保持したクレビスピン]()
リング溝を保持したクレビスピンリンググルーブを保持しているクレビスピンは、その表面に1つ以上の溝を特徴とするピンです。溝は金属クリップで使用され、ピンがオブジェクトをよりしっかりと保持するのに役立ちます。view more -
![精密クレビスピン]()
-
![円筒形のダボピン]()
-
![Knurled Dowel Pins]()
Knurled Dowel PinsKnurled Dowel Pinは、テクスチャパターンを備えた回転ピンで、通常は精密なKnurlingマシンで作られています。ナーリングパターンはダイヤモンドまたはストレートである可能性があります。これにより、グリップが良くなり、滑りを防ぎます。view more -
![コッターピン]()
-
![Tハンドルボールロックピン]()
TハンドルボールロックピンTハンドルボールロックピンは、迅速なリリースデバイスであり、機械的なフィールドで一般的に使用され、迅速な接続と切断のために工業用フィールドです。快適な片手操作用に設計されているため、ユーザーはツールなしで部品をすばやくインストールまたは削除できます。このピンは、その利便性と効率性のために、さまざまな業界で広く使用されています。view more -
![ノブグリップロッククイックリリースピン]()
ノブグリップロッククイックリリースピンノブグリップロッククイックリリースピンは、シンプルで効率的な固定化であり、ピンの挿入を簡単に制御できるようにし、ロックし、ノブをすばやくターンして引っ張ってリリースします。複雑なツールやプロセスは必要ありません。迅速な操作に最適です。view more
仕様
|
A |
クランプ長さ |
B |
C |
D |
E |
H |
|
5 |
10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 |
5.2 |
8.4 |
7.9 |
24 |
9.2 |
|
6 |
6.9 |
8.7 |
9.5 |
24 |
12.7 |
|
|
8 |
10 |
8.5 |
11 |
24 |
12.7 |
|
|
10 |
11.6 |
9.9 |
12.7 |
30 |
12.7 |
|
|
12 |
15 |
12 |
15 |
30 |
14.2 |
|
|
16 |
19.5 |
17.1 |
19.1 |
30 |
14.2 |
|
|
20 |
25 |
19.1 |
22.2 |
45 |
14.2 |
|
|
25 |
29.2 |
25 |
28.6 |
45 |
14.2 |
ピンの種類
弊社で製作しているピンは主に以下のようなタイプがあります。
ノックピン
ダウエルピンは、2 つ以上のコンポーネントを結合または位置合わせするために使用される、通常は金属、木材、またはプラスチックで作られた円筒形の留め具です。これらは事前に開けられた穴に挿入され、位置決めまたは保持機構として機能します。-
ロック用クイックリリースピン
ロッキング クイック リリース ピンは、迅速な組み立てと分解を目的として設計された留め具で、ボタンで作動するロック機構を備えており、誤って外れるのを防ぎます。{0}}ピン シャフトから伸びるバネ仕掛けのボールまたは戻り止めを使用して所定の位置にロックし、ハンドルのボタンで制御解除できます。-
ピンの用途
家具とキャビネット
ノックピンは家具やキャビネットの組み立てによく使用され、コンポーネント間の正確かつ確実な接続を実現します。
機械設備
ノックピンは、機械や装置の製造および組み立てに広く使用されており、コンポーネント間の正確な位置合わせと確実な接続を保証します。
自動車および航空宇宙
ダウエルピンは自動車および航空宇宙産業において不可欠なコンポーネントであり、高レベルの応力や振動に耐えられる正確で耐久性のある接続を提供します。
医療機器および電子機器
ノックピンは医療機器や電子機器の製造と組み立てに使用され、さまざまな環境条件に耐えられる非金属で正確な接続を提供します。{0}
ピンの材質
18-8/300ステンレス
18-8 / 300 シリーズ ステンレス鋼で作られたノックピンは優れた耐食性を備えているため、湿気への曝露が制限されている環境に最適です。これらのピンは汎用用途に多用途であり、錆や劣化の重大なリスクを伴うことなくコンポーネントの位置合わせと安全性を確保します。
303 ステンレス鋼
303 ステンレス鋼で作られたダウエルピンは優れた機械加工性を備え、厳しい公差に合わせて簡単に製造できます。これは、大量のピンが必要な場合に特に有益です。
316 ステンレス鋼
316 ステンレス鋼で作られたダウエルピンは優れた耐食性を備えているため、精度と耐久性が重要となる海洋や化学用途などの過酷な環境や腐食性の環境に適しています。
400 / 416 ステンレス鋼
400 / 416 ステンレス鋼で作られたダウエルピンは、熱処理後の硬度が高く、耐摩耗性が向上します。そのため、強度と耐久性が不可欠な高応力用途に適しています。--
A1、A2、A4 ステンレス鋼
A1、A2、A4 ステンレス鋼グレードで作られたノックピンは、さまざまなレベルの耐食性と硬度を備えています。 A1 と A2 は中程度の環境に適しており、A4 は腐食性の高い条件に最適です。
合金鋼プレーン
合金鋼をプレーン仕上げしたノックピンは、優れた強度と変形しにくい点で高く評価されています。このため、ヘビーデューティ用途に最適です。-プレーン仕上げにより、追加のコーティングや処理を行わずにさまざまなアセンブリに簡単に統合できる滑らかな表面が保証されます。
リン酸合金鋼
リン酸塩仕上げの合金鋼から作られたダウエルピンは、プレーン仕上げの同等品と同じ強度と変形耐性を備えていますが、さらに利点があります。リン酸塩コーティングにより耐食性が向上し、これらのピンは湿気や化学物質への曝露が懸念される環境に適しています。
真鍮
真鍮のノックピンは、耐食性、非磁性、優れた電気伝導性と熱伝導性、加工の容易さ、美観を備えています。{0}これらは、火花を避ける必要がある場所や、強度要件が低い用途によく使用されます。
カスタムピンオプション
Zeyao では、お客様の図面、サンプル、アプリケーション要件に基づいてカスタマイズされたピン製造ソリューションを提供します。当社のカスタマイズ オプションには、さまざまな産業ニーズを満たすための寸法、材質、表面処理、特別な設計が含まれます。
カスタムピン寸法
直径 – アセンブリ要件と負荷条件に基づいてカスタムのピン直径。
長さ – さまざまな設置スペースや用途に応じて、さまざまな長さが用意されています。
公差 – 正確な位置決めが必要なアプリケーション向けの高精度公差制御。
形状とデザイン - 図面またはサンプルに従ってカスタム構造。
カスタムマテリアル
炭素鋼 – コスト効率が高く、一般的な産業用途に適しています。{0}}
ステンレス鋼 304/316 – 海洋、食品、屋外用途に優れた耐食性。
合金鋼 - 頑丈な機械や高負荷用途に適した高強度。-
真鍮およびその他の材料 - 特殊な電気または精密用途に利用可能です。
カスタム表面処理
耐食性、耐久性、外観を向上させるために、さまざまな表面仕上げを提供しています。
亜鉛メッキ
四三酸化鉄皮膜
ニッケルメッキ
溶融亜鉛めっき-
ダクロメット/ジオメットコーティング
不動態化処理
カスタム設計と特別な要件
-標準以外のピン
特殊な溝や穴
カスタムヘッドデザイン
特殊なロック構造
アセンブリ固有の要件-
カスタムパッケージとラベル付け
コッターピンの取り付け手順
締結する部品が正しく並んでいることを確認し、締結部品に開けられた穴に割りピンをスムーズに押し込みます。このとき、割りピンの二股の端が意図した曲げ方向を向いていることを確認するために、細心の注意を払ってください。
コッタ ピンを挿入したら、ペンチを使用して分割端をそっとつかみ、ゆっくりと曲げてコンポーネントに戻し、しっかりとしたラッチを形成します。このプロセスでは、割り端が部品の表面にぴったりとフィットするようにするだけでなく、割りピンの損傷を避けて部品を固定するために力を制御することも重要です。
挿入後に割ピンが長すぎて、コンポーネントの境界を越えて伸びている場合は、斜めカッターなどのツールを使用してトリミングする必要があります。トリミングするときは、事故や部品の詰まりにつながる可能性のある鋭いエッジを作成しないように、細心の注意を払ってください。
トリミングが完了したら、コッターピンの固定を再度確認して、すべてが正しく取り付けられていることを確認します。
カスタム ピンのメーカーとして Zeyao を選ぶ理由は何ですか?
カスタム ファスナー製造における 20 年以上の経験を持つ Zeyao は、世界中の産業顧客に信頼性の高い OEM および ODM ピン ソリューションを提供しています。当社は、安定した品質、柔軟なカスタマイズ、安定した生産能力を備えた標準ピンと非標準ピンの生産を専門としています。{2}
20+ 年の製造経験
精密ファスナー製造における豊富な経験により、当社はさまざまな業界の要件を理解し、自動車、機械、建設、その他の用途に適したピン ソリューションを提供します。
OEMおよびODMのカスタマイズ
当社は、お客様の図面、サンプル、またはカスタム サイズ、材料、公差、表面処理、パッケージングなどの仕様に基づいたカスタム ピンをサポートします。
高度な生産能力
160+ 個の生産機械を備えた Zeyao は、一貫した品質を維持しながら、プロトタイプの開発、小規模のバッチ注文、- 規模の生産をサポートしています。
厳格な品質管理
当社では、材料検証、寸法検査、表面品質検査などの製造プロセス全体で検査を実施し、すべてのピンがお客様の要件を満たしていることを確認します。
ワンストップのピン製造ソリューション-
Zeyao は、設計の評価と材料の選択から生産と納品に至るまで、お客様が信頼性の高い締結ソリューションを実現できるよう完全な製造サポートを提供します。
私たちの証明書
よくある質問
当社は、高品質の製品とサービスを提供することに特化した中国のプロのピンメーカーおよびサプライヤーです。ここの工場から中国製のカスタマイズされたピンを卸売りすることを心から歓迎します。
