六角ナットの正しい測定方法: 完全な操作ガイド

六角ナットを正しく測定することは、ファスナーの適合、安全な機械的組み立て、および正確な調達にとって非常に重要です。測定が不正確だと、ナット-の不一致、組み立ての困難、さらには安全上の問題が発生する可能性があります。

このガイドでは詳細を説明します六角ナット正確な測定方法を習得するのに役立つ測定ステップ。

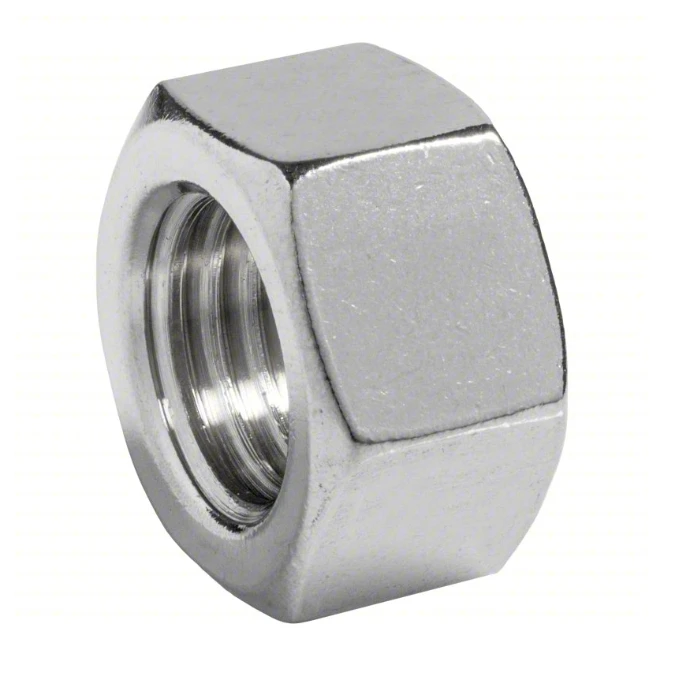

六角ナットの基本構造

測定する前に、六角ナットの主な構造と主要な寸法を理解する必要があります。六角ナットは、部品をしっかりと固定するためにボルトまたはねじと一緒に使用される六角形の留め具です。

測定中は次の主要な寸法に注意してください。

アクロスフラット (AF)

AF は、六角ナットの 2 つの平行な側面間の距離を指します。これはナットにマークされている主要な寸法であり、レンチまたはソケットを選択する際に重要です。

アクロスコーナーズ (AC)

AC は、六角ナットの対向する 2 つの角の間の距離を指します。

ねじ径とピッチ

・ねじ径：ボルトと嵌合するナットの内径です。

· ピッチ: 隣接するねじ間の距離。メートル単位ではミリメートル、インチ当たりのねじ山数 (TPI) はヤード・ポンド法単位で測定されます。

ナットの厚さ（高さ）

厚さはナットの下から上までの垂直高さを指し、ねじ山のかみ合い長さと耐荷重に影響します。{0}}ナットが薄すぎると耐荷重能力が低下し、ナットが厚すぎるとスペースや組み立てに影響を与える可能性があります。-

測定に必要な道具

正確な測定を保証するには、次のツールをお勧めします。

・ノギスまたはデジタルノギス：AF、AC、厚みの測定に使用します。

・ねじゲージ：ピッチを測定するために使用されます。

・マイクロメーター（オプション）：小さなナットや精密な厚みの測定に適しています。

· 拡大鏡または補助光源:小さなナットや摩耗したねじ山の検査に役立ち、正確な測定を保証します。

ヒント：読み取り値に影響を与えるほこり、油、バリを避けるため、測定前にナットとツールを清掃してください。

六角ナットの測定手順

ステップ 1 – 反対側の平坦部 (AF) を測定する

1. ナットの 2 つの平行な平面の間にキャリパーをクランプします。

2. 角度を付けて測定することによって生じる誤差を避けるために、キャリパーを平行平面に対して垂直に保ちます。

3. ナットの表面に触れる程度までキャリパーをそっと閉じます。押し込まないでください。

4. 寸法 (ミリメートルまたはインチ) を読み取り、記録します。

5. 標準サイズチャート（ISO、DIN、ANSI）と比較して仕様を確認してください。

ステップ 2 – 対角寸法 (AC) を測定する

1. 2 つの角の間の距離をノギスで測定します。

2. 精度を確保するために、キャリパーをナットの角の位置に合わせてください。

3. 空間設計または高トルク アプリケーションで使用するためにデータを記録します。-

ステップ 3 – ねじの直径とピッチを測定する

1. ナットの内径をノギスまたはネジゲージを使用して測定します。

2. ねじゲージでピッチを測定し、ボルトに適合していることを確認します (例: M8 x 1.25. 3.)。摩耗やバリが測定の妨げにならないように、ねじの滑らかさをチェックします。

ステップ 4 – ナットの厚さを測定する

1. ノギスまたはマイクロメーターを使用して、ナットの底部から上部までの垂直高さを測定します。

2. 標準厚さ表と照合して、ナットの仕様に適合していることを確認します。

3. 厚さはねじの係合長さと耐荷重能力に影響します。-選択したナットが設計要件を満たしていることを確認してください。



測定ツール

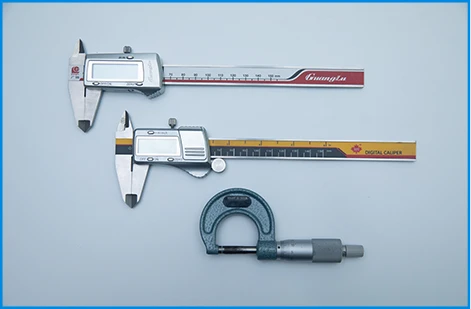

クリッパーマイクロメーター

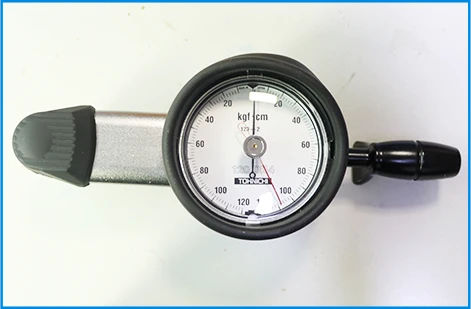

トルク

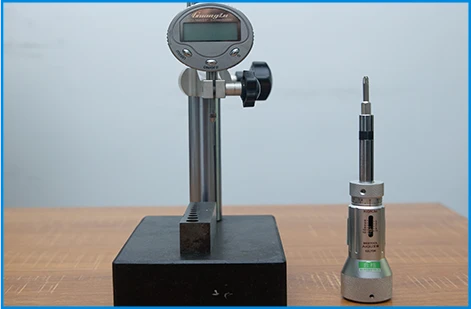

深さマイクロメーター

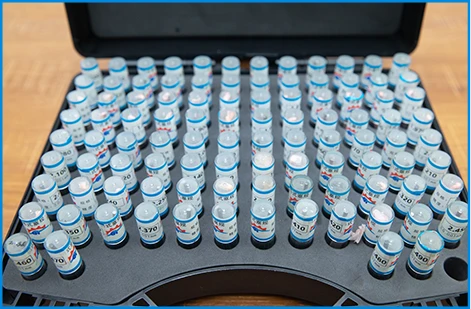

プラグ

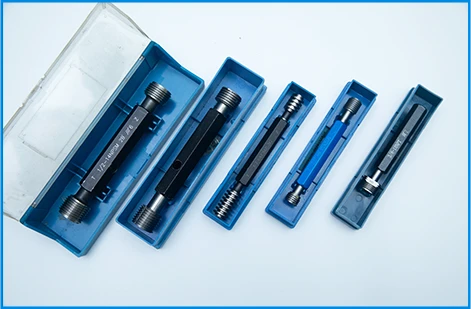

ねじゲージ

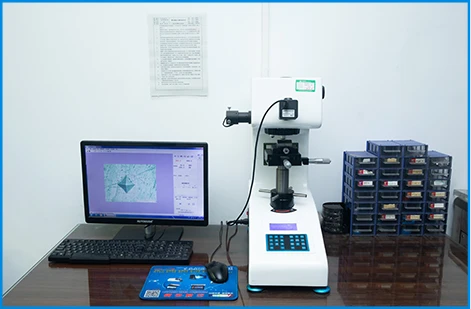

硬さ試験機

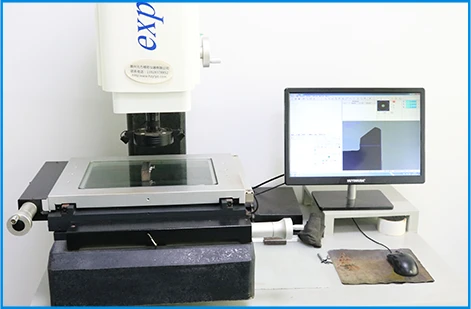

プロジェクター

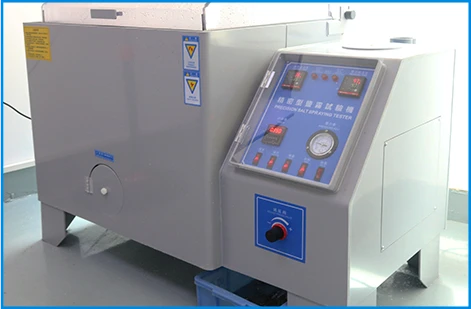

塩水噴霧試験

六角ナットの測定精度を上げるコツ

清潔で安定した明るい測定環境を選択してください。{0}

工具の滑りや誤差を防ぐため、測定前に作業面が平らで振動がないことを確認してください。十分な照明があれば、ナットのエッジやねじ山の詳細がはっきりと見えます。

同じ寸法を複数回測定し、平均を取ります。

AF（対辺）、AC（対角）、厚みなどの主要な寸法を少なくとも3回測定し、平均をとることをお勧めします。これにより、ランダムな誤差が最小限に抑えられ、測定結果の信頼性が向上します。

使用前にツールがゼロ調整され、校正されていることを確認してください。

デジタル ノギス、ノギス、マイクロメーターは使用前にゼロ調整する必要があります。正確な結果を保証するために、特に高精度の測定や長期使用の後は、ツールを定期的に調整してください。-

測定データを記録する

各測定後、AF、AC、ねじの直径、ピッチ、厚さを含む寸法をノートまたはスプレッドシートに記録することをお勧めします。

単位の確認 (メートル法またはインペリアル)

測定中は単位に細心の注意を払ってください。メートル法 (ミリメートル) とインチ法 (インチ) を混合しないでください。

よくある測定エラー

· 不正確なツール (定規など) を使用すると、重大なエラーが発生します。

· 非垂直角度で測定すると、AF または AC 偏差が発生します。-

・ねじ径、ピッチ、ねじ厚さを無視しますと、はめあい不良の原因となります。

· メートル単位とインペリアル単位を混合すると、購入エラーが発生します。

まとめ

六角ナットの測定では、対辺(AF)、対角寸法(AC)、ねじ径、ピッチ、厚さに注意する必要があります。適切な工具を使用し、手順に厳密に従うことで、ナットとボルトがしっかりと固定され、組み立ての問題が回避されます。正確な測定は機械の組み立てに役立つだけでなく、調達の効率と安全性も向上します。
