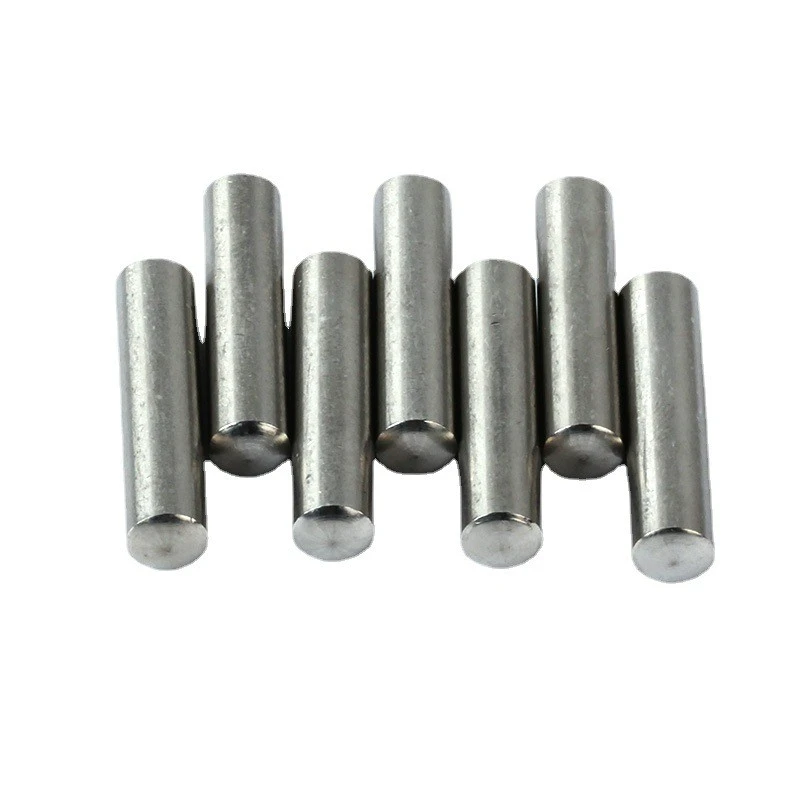

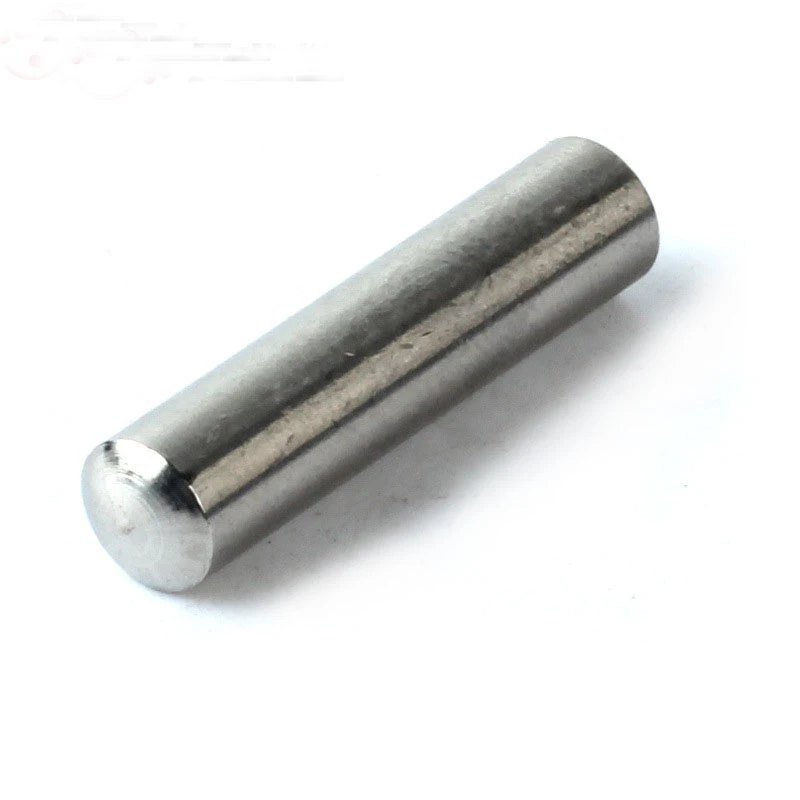

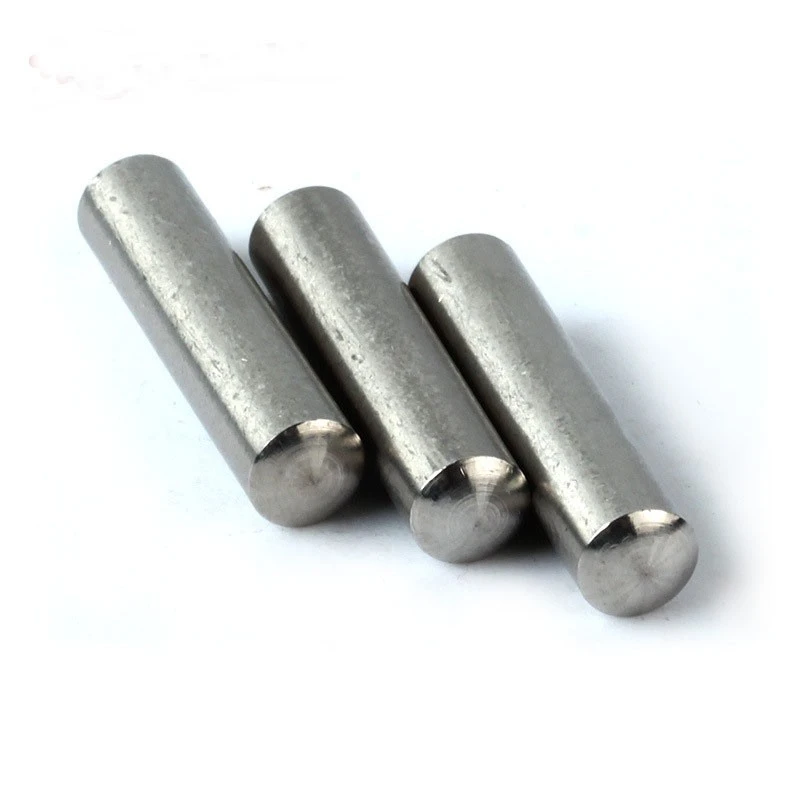

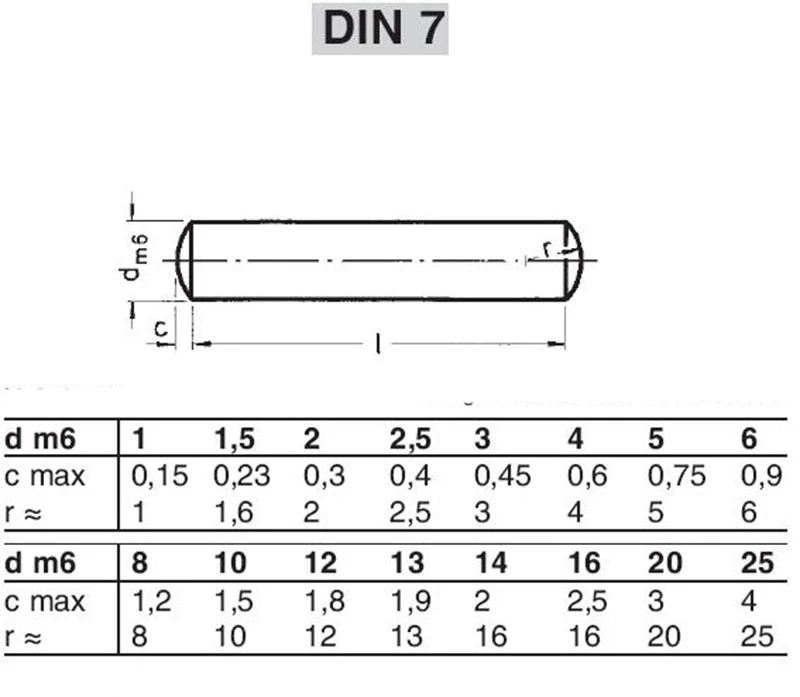

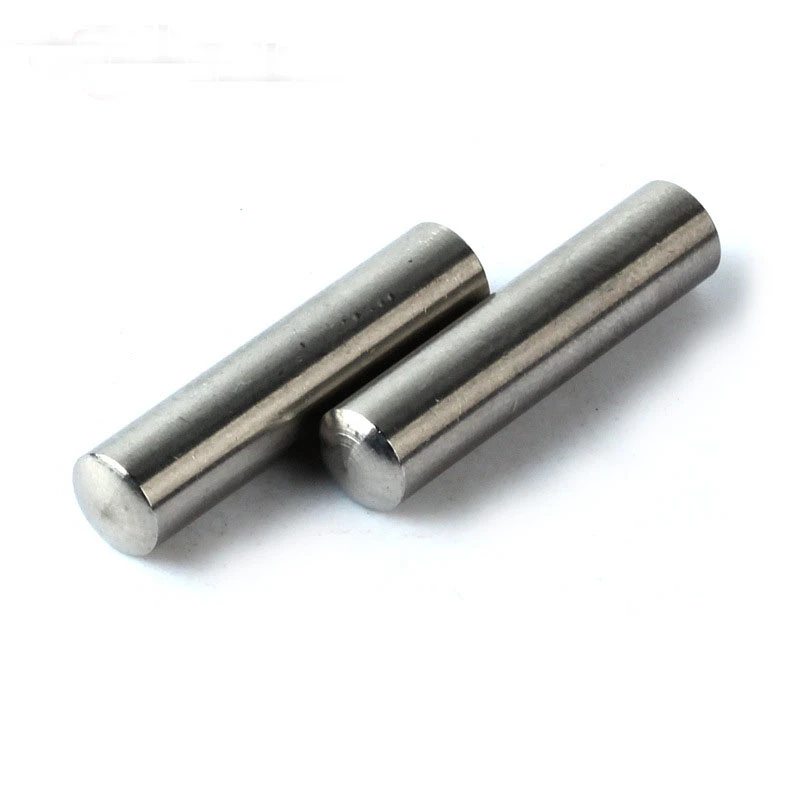

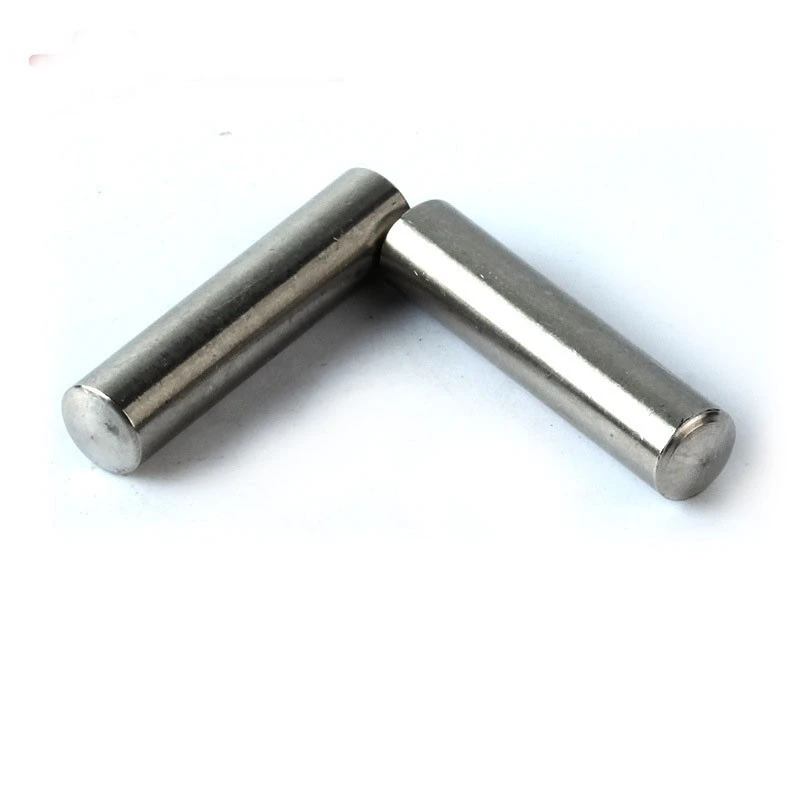

DIN7ステンレススチールダボピン



ダボピン（アライメントピン /フィックスピン）

アライメントピンまたは固定ピンとも呼ばれるダボピンは、オブジェクトの自由度を制限するための位置参照としてワークピースホールを使用するコンポーネントです。それらは、X、Y、Z軸に沿った線形の動き、およびこれらの軸の周りの回転動きを制御し、それによって6つの自由度すべてを制限します。金型では、ダボピンは主に固定されたネジの間で使用され、位置の精度を確保します。それらは主にアセンブリアラインメントに使用されますが、接続、安全装置の過負荷せん断接続、または防止メカニズムとしても機能します。基本タイプには、円筒形のピンとテーパーピンが含まれます。

円筒形のピンとテーパーピン

製造プロセスの違い

円筒形のピンは事前にマシン化できますが、テーパーピンは通常カスタムフィットです。

アプリケーション

円筒形のピンは、高精度の位置（事前にマシンされた穴）に適しており、せん断力に抵抗できます。

テーパーピンは、頻繁に分解する必要があるアプリケーションでよく使用されます。

機能的な違い

円筒形のピンは、中程度の荷重を負担することができるわずかな干渉で、リーム穴に押し付けられています。ポジショニングの精度と関節の安定性を維持するには、頻繁な分解をお勧めします。それらは主にアラインメントに使用されますが、ピンまたは安全ピンの接続として機能することもできます。

テーパーピンは1:50テーパーを備えており、セルフロックプロパティ、高い位置付けの精度、簡単なインストールを提供します。繰り返されるアセンブリ/分解は、精度への影響を最小限に抑えます。それらは主にアラインメントに使用されますが、接続ピンとしても機能し、再穴が必要です。
