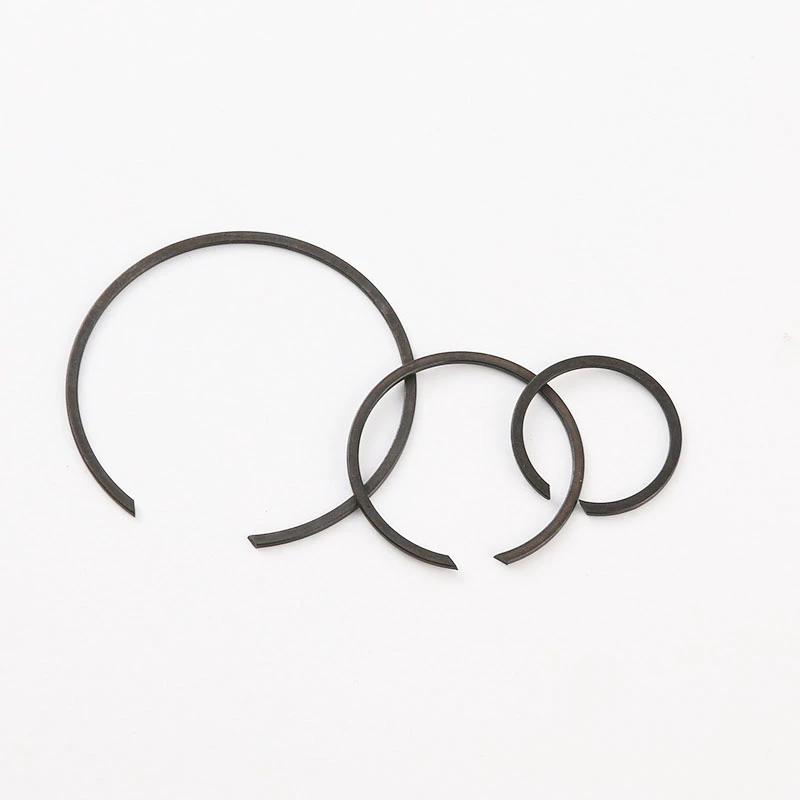

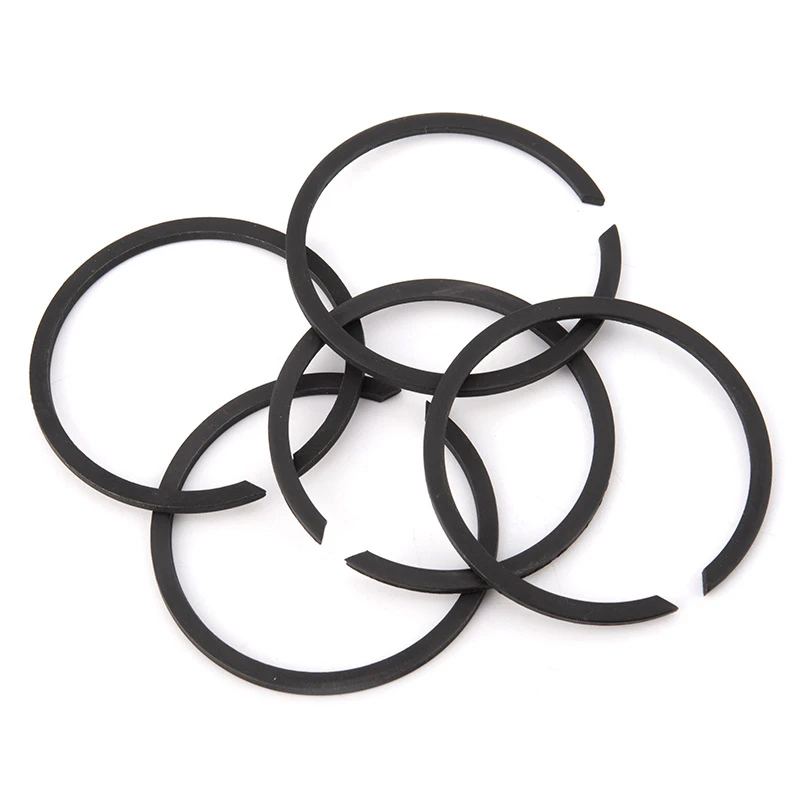

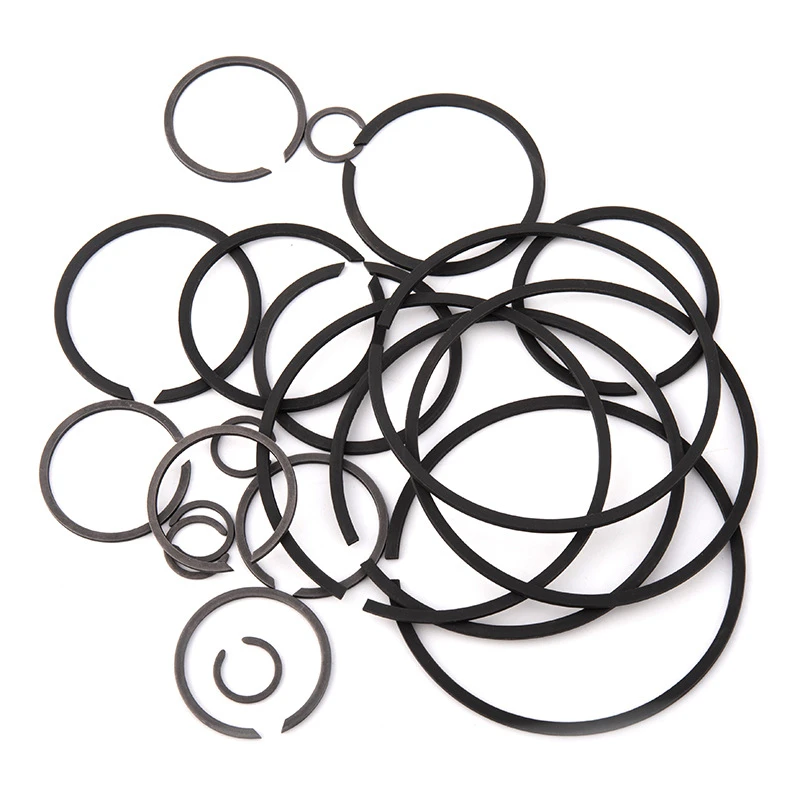

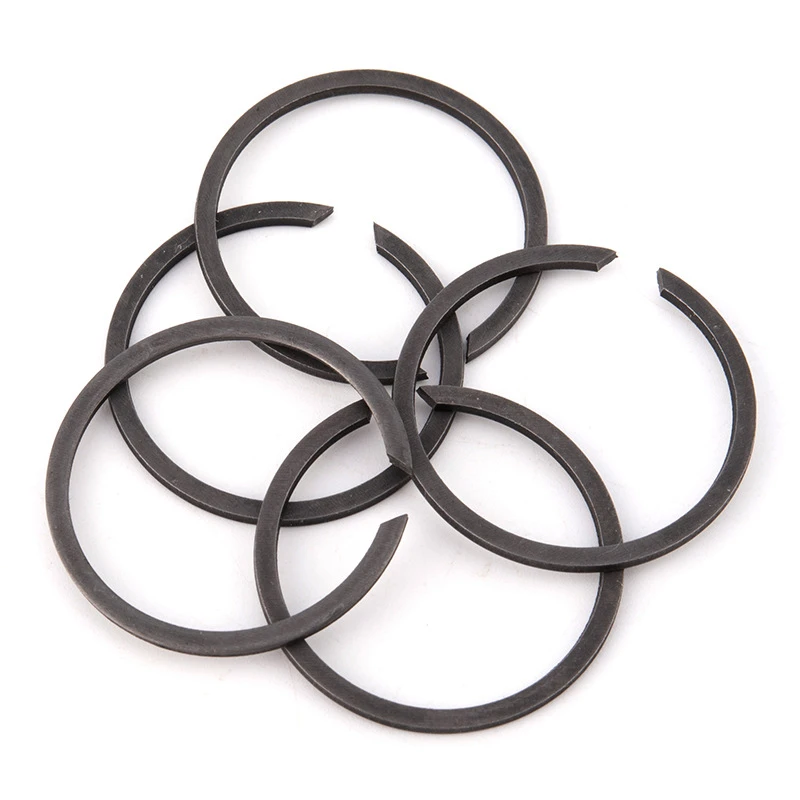

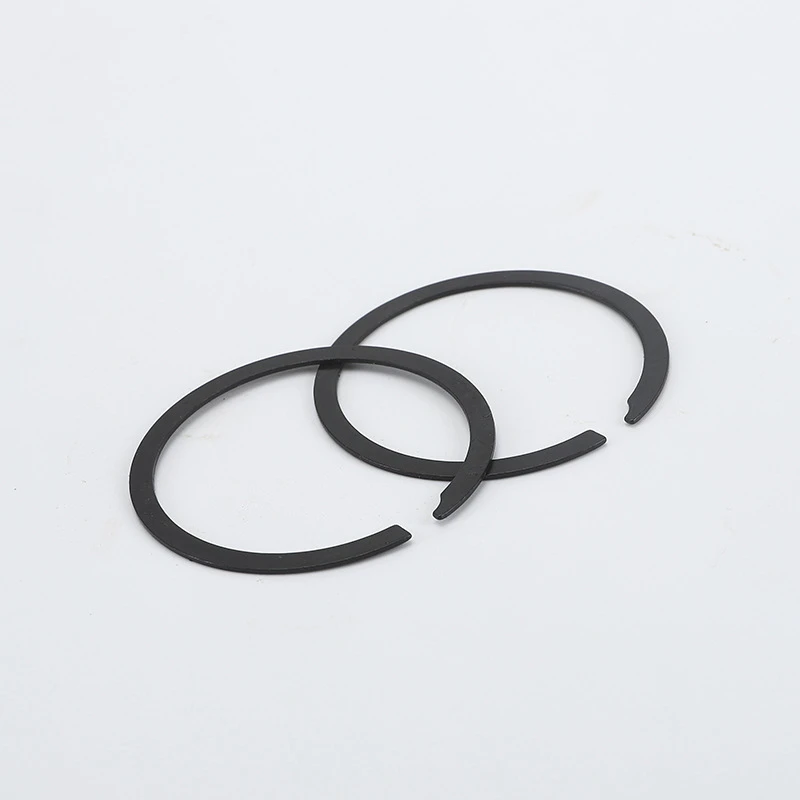

1ターンのスパイラル外部保持リングは、平らなワイヤーの傷から滑らかで耳のないデザインに作られています。従来の刻印されたリングとは異なり、それらは鋭いエッジや突出した耳を持っていません。つまり、他のコンポーネントに干渉しません。

これらの保持リングは、主にシャフト上の部品の軸方向の動きを制限するために使用されます。それらは、ベアリングやその他の成分の不要なシフトを防ぐためにシャフトの溝に収まり、機械の安定した動作を確保します。これらのリングは、高周波の振動と衝撃に耐えるように構築されており、優れた疲労抵抗を提供します。寿命が長い場合、さまざまな機械での長期使用に最適です。

スナップリングと比較して、1ターンのスパイラル保持リングは、より少ない設置スペースを占め、よりクリーンでよりコンパクトなデザインを持っています。これにより、頻繁な分解が必要ないアプリケーションで特に役立ちます。スパイラルデザインにより、より大きな軸荷重を処理し、機械の適切な機能を確保できます。

CNCマシン、旋盤、ドリルなどの工作機械で一般的に使用されているこれらの単一ターンスパイラル保持リングは、飛行機やロケットの航空宇宙産業でも広く使用されています。自動車業界では、エンジンやその他の重要なコンポーネントの適切な運用を確保し、車両の信頼できるパフォーマンスに貢献しています。

仕様

Single-Turn Spiral External Retaining Rings 1

いいえ。	仕様	内径 d	外径 c	*d0 n**	いいえ。	仕様	内径 d	外径 c	*d0 n**
1	4	3	4.2	0.6*1	23	42	39	44	2.5*4
2	5	4	5.2	0.6*1	24	45	42	47	2.5*4
3	6	5	6.2	0.6*1	25	48	45	50	2.5*4
4	7	6	7.6	0.8*2	26	50	47	52	2.5*4
5	8	7	8.6	0.8*2	27	55	51	57.4	3.2*4
6	10	8	9.6	0.8*2	28	60	56	62.4	3.2*4
7	10	9	10.6	0.8*2	29	65	61	67.4	3.2*4
8	12	10.5	12.5	1.0*3	30	70	66	72.4	3.2*5
9	14	12.5	14.5	1.0*3	31	75	71	77.4	3.2*5
10	16	14	17.2	1.6*3	32	80	76	82.4	3.2*5
11	18	16	19.2	1.6*3	33	85	81	87.4	3.2*5
12	20	17.5	21.5	2.0*3	34	90	86	92.4	3.2*5
13	22	19.4	23.5	2.0*3	35	95	91	97.4	3.2*5
14	24	21.5	25.5	2.0*3	36	100	96	102.4	3.2*5
15	25	22.5	26.5	2.0*3	37	105	101	107.4	3.2*5
16	26	23.5	27.5	2.0*3	38	110	106	112.4	3.2*5
17	28	25.5	29.5	2.0*3	39	115	111	117.4	3.2*5
18	30	27.5	31.5	2.0*3	40	120	116	122.4	3.2*5
19	32	29	34	2.5*4	41	125	121	127.4	3.2*5
20	35	32	37	2.5*4	42	130	126	132.4	3.2*5
21	38	35	40	2.5*4	43	135	131	137.4	3.2*5
22	40	37	42	2.5*4	44	140	136	142.4	3.2*5
