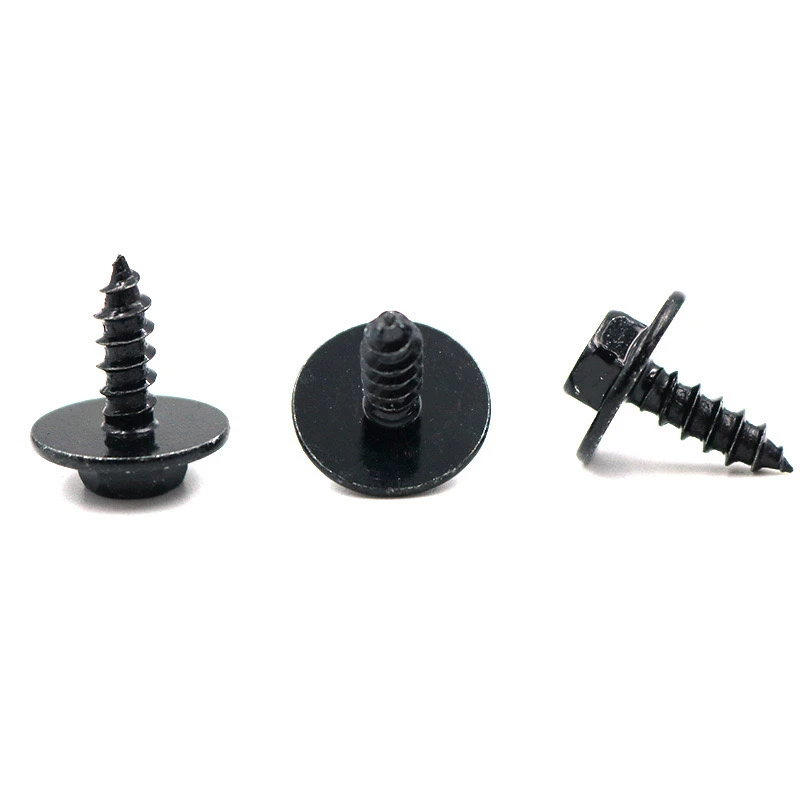

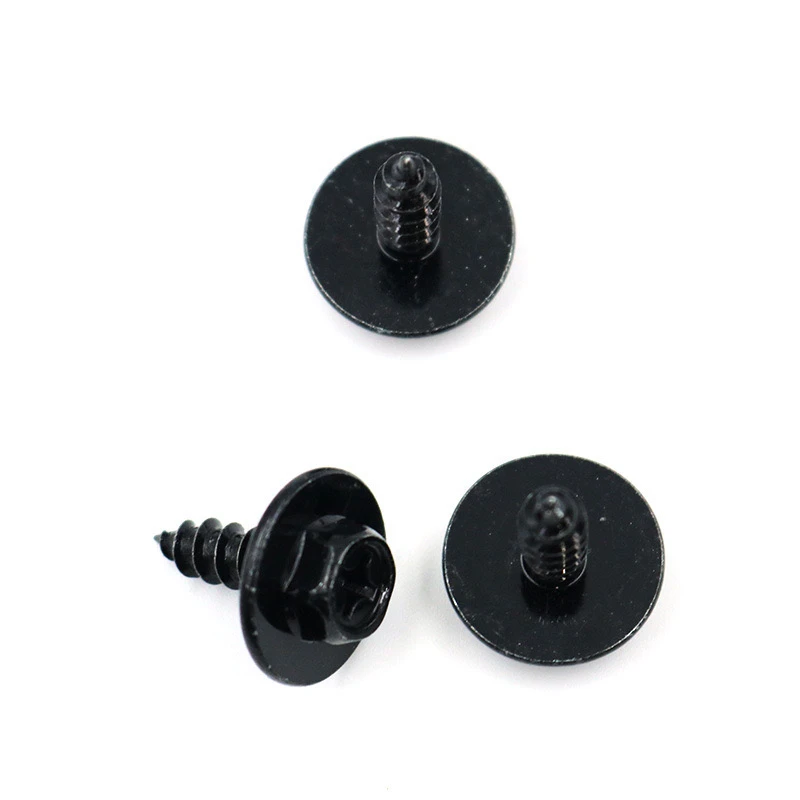

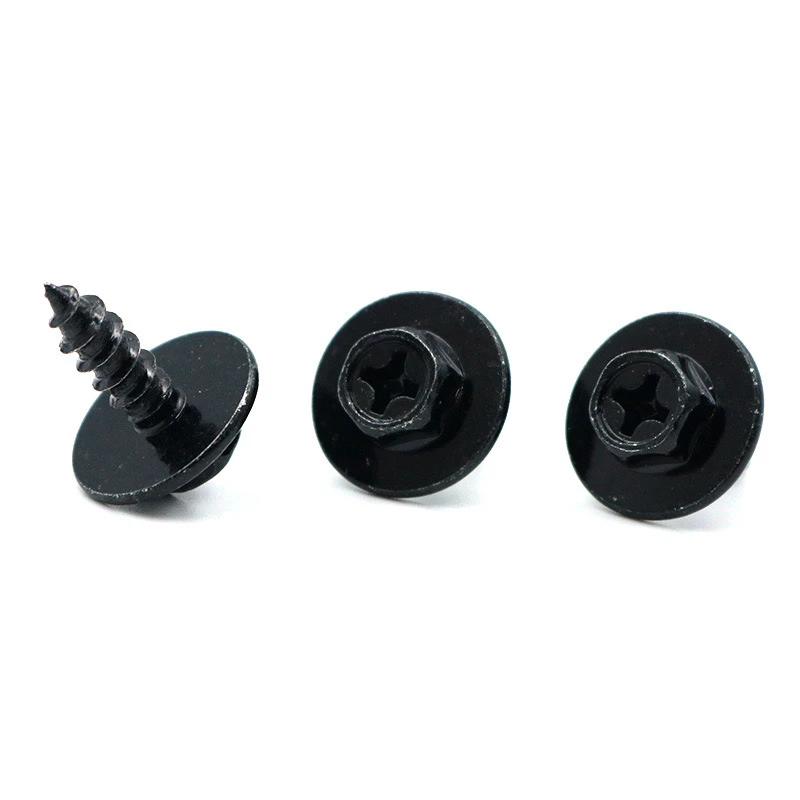

この非標準的なコールドフォー式炭素鋼の亜鉛 - ニッケル合金六角形のセルフタッピングネジ黒い特大のフェルール洗濯機は、高性能ファスナーです。以下は、そのカスタム要件の詳細な説明であり、技術的な詳細と実用性のバランスを取ります。
I.基本的なパラメーター要件
材料
炭素鋼グレード：SCM435。
表面処理：Zinc-Nickel Alloy電気めっき（厚さ8〜12μm） +黒の不動態化（72時間のニュートラル塩スプレー試験に合わせます）。
構造設計
ねじヘッド：外部六角形（顧客図面に従ってフラットの寸法。トルクの増加には10％特大が推奨されます）。
統合された洗濯機：特大のフェルールワッシャー（ねじヘッドの1.5倍の外径1.5倍、厚さ1.2-1.5mm、スクラッチ保護に必要な面取り）。
スレッド：セルフタッピング（ST4.2-ST6.3推奨、GB/T 5280に従ってスレッドプロファイル）。
寸法公差
全長±0.1mm、頭の高さ±0.05mm、洗濯機の平坦性は0.03mm以下です。
ii。コールドフォーミングプロセスの重要なポイント
カビの設計：3〜4個の形成段階でタングステンスチール型を使用します：プレフォーミング→ヘッド押し出し→ワッシャー形成→スレッドローリング。
洗濯機と頭の間の関節での割れを避けるために、確認にはカビの図面が必要です。
処理制御
コールド鍛造速度：150-200ピース/分、アニールされた物質硬度HRB 75-85。
スレッドローリング後に必要な/no-goゲージ検査が必要です。
洗濯機と頭の間の関節での割れを避けるために、確認にはカビの図面が必要です。
処理制御
コールド鍛造速度：150-200ピース/分、アニールされた物質硬度HRB 75-85。
スレッドローリング後に必要な/no-goゲージ検査が必要です。
iii。表面処理と性能
亜鉛ニッケル合金電気めっき
構成：Zn-NI 12-15％。
黒いパッシブ化プロセス：クロムフリーのパッシベーション、色の違いΔEは1.5以下。
パフォーマンステスト
トルクテスト：標準値の80％で破壊はありません。
水素抱入リスク：水素を除去するために電気めっき後に200度で4時間焼きます。
IV。パッケージと配達
パッケージング方法
内部パッケージ：アンチラストペーパー +ブリスタートレイ（トレイごとに100個）;アウターパッケージ：防水カートン（箱あたり10トレイ）。
ドキュメント要件
材料レポート（SGS）、塩スプレー試験報告書、およびフルサイズの検査レポート（CPK以上1.33以上）を提出します。
V.ノート
カスタマイズリードタイム：金型開発：15日 +生産：10日間（最初のバッチ）;大量生産リードタイム交渉可能。
最小注文数量：5,000個（交渉可能）。
特別な要件：ROHS/REACH認定の要件を事前に指定する必要があります。
上記のソリューションは、技術の詳細と生産の実現可能性のバランスを取ります。パラメーターは、実際のニーズに基づいて調整できます。さらなる設計最適化のために、サンプル図面またはアプリケーションシナリオを提供することをお勧めします。
