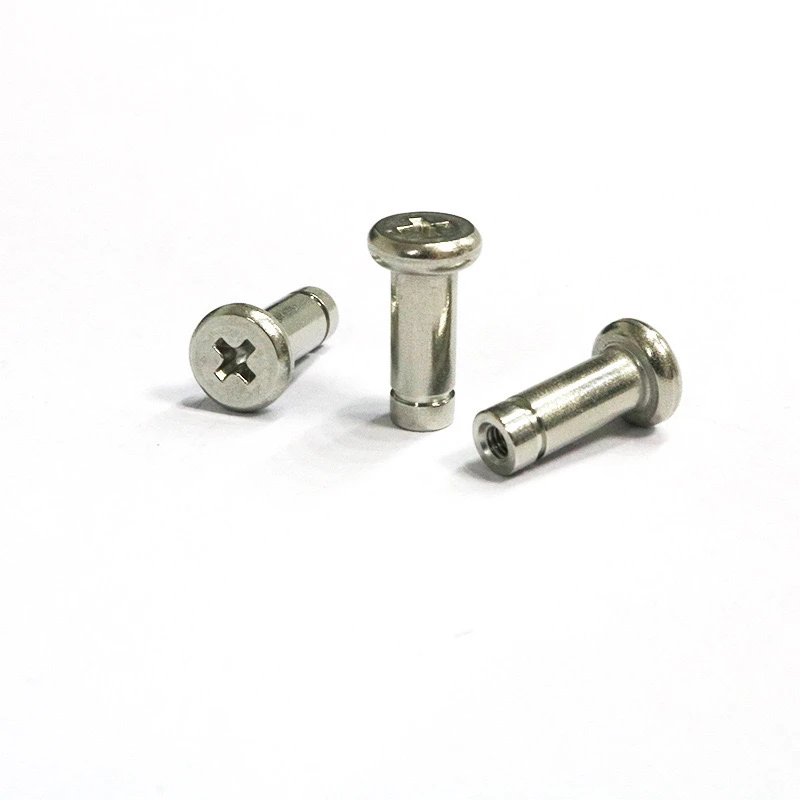

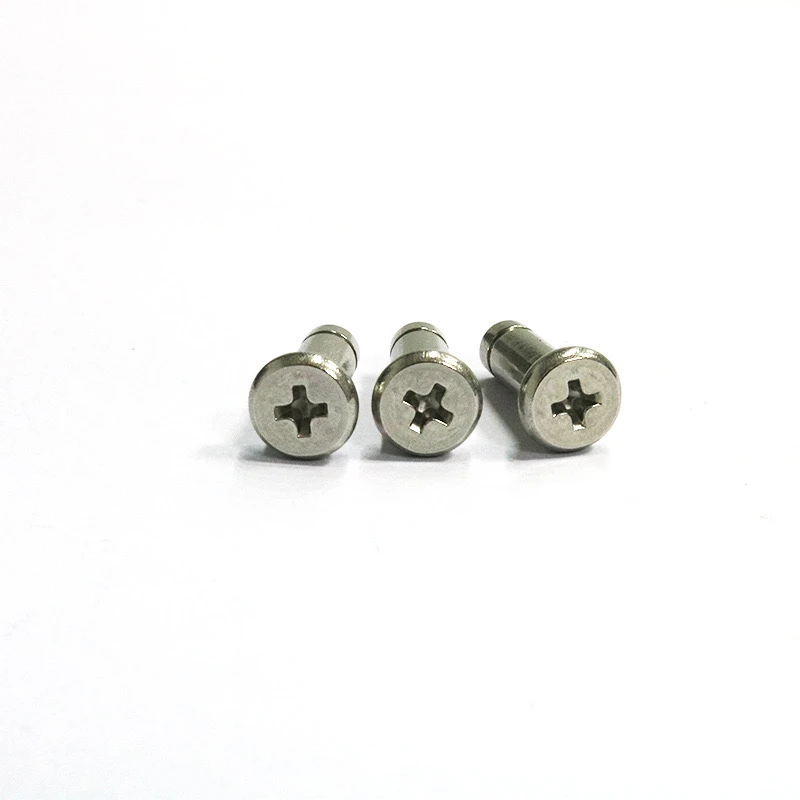

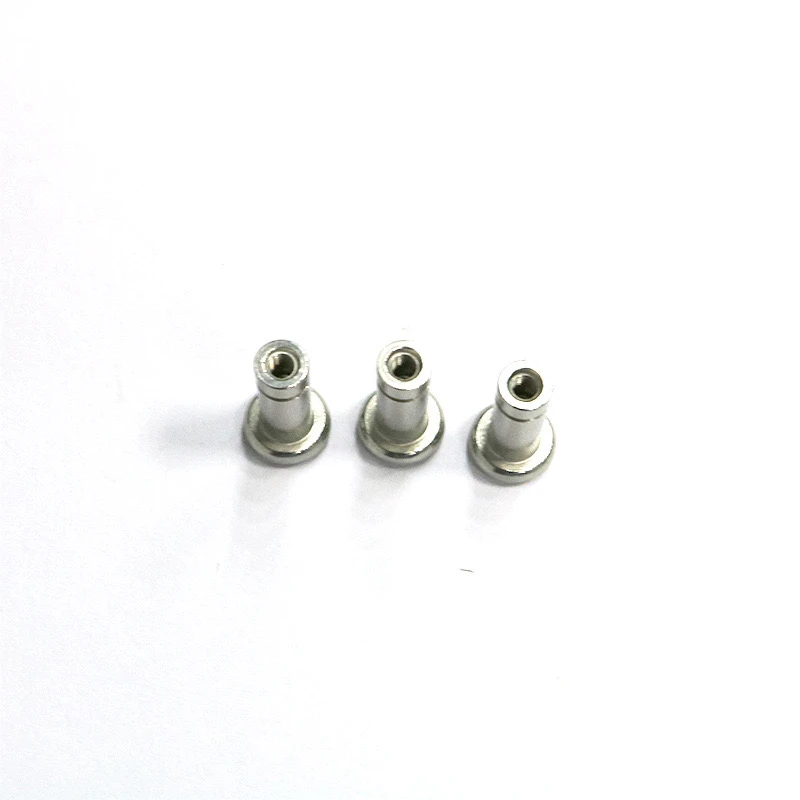

ステンレス鋼304クロスフラットヘッドスロットピン通常、機械的位置付け、軸固定、またはアンチドロップ関数を達成するための保持リングで使用される多目的ファスナーです{.ステンレス鋼304クロスフラットヘッドスロットピンは、精密機械コネクタです.その表面処理は、適切なプロセスを選択する必要があります。ポイント.
1.不動態化治療
原理：硝酸またはクエン酸を介して表面のない鉄を除去して、酸化クロムのパッシベーションフィルムを形成します.
利点：塩スプレーテストに合格して48-72時間に合格し、腐食抵抗を改善し、金属の元の色を低コストで維持する.
重要なパラメーター：溶液濃度は20％-50％硝酸、温度は20-50程度で制御され、30分から60分間浸され、その後の中和と水のすすぎが必要です.
2.電解研磨
適用可能なシナリオ：清潔さの高い要件を備えたさまざまなシナリオ、一般的に食品および医療機器.
効果：0 .2μm以下の表面RAは、明るく滑らかで、細菌の付着を減らします。
プロセスの重要なポイント：リン酸 +硫酸電解質、電流密度10-20 a/dm²、時間{3-5分、および顆粒間腐食のリスクを制御する必要があります.
3.メッキプロセス
電気めっきニッケル：厚さ5-15μm、硬度HV300、拡張摩耗寿命.しかし、ニッケルが剥がれるのを防ぐために銅層を事前にプレートする必要があります{.}
化学ニッケルメッキ：均一なメッキ、硬さは、熱処理、酸、およびアルカリ抵抗が電気めっき.よりも優れている後、HV500に達します。
4.物理的な蒸気堆積
ハイエンドオプション：チタンメッキ、クロムメッキなど.
機能：フィルムの厚さ2-5μm、hv2000以上の硬度、およびさまざまな色.
コスト：高度、精密な楽器または装飾目的に適しています.
5.その他の治療
サンドブラスト：180-240メッシュサンドを使用してマットテクスチャを生成し、コーティングの接着.を改善します
高温酸化：300-400程度で加熱した後、青色の酸化膜が形成されます。
選択の提案
従来の腐食防止：パッシベーション +シーラント.
耐摩耗性要件：電解研磨 +化学ニッケルメッキ.
過酷な環境：PVDコーティングまたは複合治療（不動態化後のニッケルメッキ）.
注：溝のある構造は、液体の蓄積を避けるために、処理液が完全に流れるようにする必要があります。寸法耐性は、治療後にテストする必要があります.
このタイプのピンは、構造設計と材料特性の組み合わせによる高精度の位置付け、便利なメンテナンス、環境適応性のバランスを達成します.これは、機械的伝達と接続の効率的なソリューション.です。
